دليل عملي لمصممي التركيبات: من المختبر إلى المصنع لتشتت الصباغ مع DLS
معظم مشكلات تشتت الصباغ تعود إلى أحد أربعة أسباب: ضعف الترطيب، أو عدم توافق المشتت أو خطأ في جرعته، أو مذيب تخفيف يجرد المشتت من سطح الصباغ، أو طحن غير كافٍ. أسرع عملية فرز هي اختبار الفرك مقترناً بسلم جرعات صغير للمشتت، مع التحقق مقابل قراءات تشتت الضوء الديناميكي (DLS) والعكورة. حدد نمط الفشل الذي تواجهه قبل تغيير المعدات أو الكيمياء، وتأتي الإصلاحات أدناه بالتسلسل.
معظم مشكلات تشتت الصباغ تعود إلى أحد أربعة أسباب: ضعف الترطيب، أو عدم توافق المشتت أو خطأ في جرعته، أو مذيب تخفيف يجرد المشتت من سطح الصباغ، أو طحن غير كافٍ. أسرع عملية فرز هي اختبار الفرك مقترناً بسلم جرعات صغير للمشتت، مع التحقق مقابل قراءات تشتت الضوء الديناميكي (DLS) والعكورة. حدد نمط الفشل الذي تواجهه قبل تغيير المعدات أو الكيمياء، وتأتي الإصلاحات أدناه بالتسلسل.
TL;DR:
- الترطيب السليم وجرعة المشتت المناسبة أمران حاسمان، إذ يمكن للجرعة الزائدة أن تسبب التلبد عبر آلية الاستنفاد (depletion)، وليس الجرعة الناقصة فقط.
- تأكيد أنماط الفشل يتطلب اختبارات بسيطة مثل اختبار الفرك ومراقبة العكورة وتحليل توزيع أحجام الجسيمات والفصل بالطرد المركزي، قبل تعديل المعدات أو الكيمياء.
- تنبع معظم مشكلات التشتت من تطبيق خاطئ للمشتت أو من حزم مذيبات غير متوافقة، وهي أمور رخيصة التحقق وتمنع إخفاقات مكلفة لاحقاً.
- الخلط المسبق عالي السرعة يحسن بشكل ملحوظ كفاءة مطحنة الحبيبات ويقلل من خطر الطحن المفرط، مع تكييف حجم حبيبات الطحن مع نوع الصباغ ومستوى اللمعان المطلوب.
- يجب أن يستهدف اختيار المشتت كيمياء سطح الصباغ، ويجب تحسين مستويات الجرعة عبر اختبار السلم بناءً على وزن الصباغ لا الحجم.
جدول المحتويات
- تشخيص مشكلات تشتت الصباغ: قائمة فحص من العرض إلى السبب
- لماذا تفشل عمليات التشتت: انهيار الترطيب والطحن والتثبيت
- كيفية اختبار جودة تشتت الصباغ: تسلسل من المختبر إلى المصنع
- إصلاحات الطحن والتخفيف التي تحسن التشتت فعلاً
- اختيار المشتت المناسب وتحديد جرعته
- أكثر ما يلاحظه فريق Astra R&D في تركيبات العملاء
- مشتتات Astra DISP® لمشكلات التشتت المستعصية
- المصادر
- الأسئلة الشائعة
تشخيص مشكلات تشتت الصباغ: قائمة فحص من العرض إلى السبب
كل عيب يشير إلى مجموعة أضيق من الأسباب، مما يعني أن مسار التشخيص يجب أن يبدأ بما تراه فعلاً في العلبة أو على اللوح، لا بتعديل عام على التركيبة.
طابق العرض مع السبب المحتمل، ثم أجر أسرع اختبار تأكيدي واحد قبل لمس عمليتك:
- الطفو أو التجانف (انفصال لوني عند سحب الغشاء): عادةً خلل في الترطيب أو عدم توازن بين الخوافض (السيرفكتانت) عبر الصباغات. أكده باختبار الفرك المقارن بين لون الغشاء المفروك وغير المفروك.
- ضعف تعافي اختبار الفرك: يشير إلى تكتلات متبقية ناتجة عن طحن غير كافٍ. أكده بتوزيع أحجام الجسيمات عبر DLS.
- الترسيب الصلب (كعكة تقاوم التحريك): غالباً تلبد ناتج عن استنفاد المشتت أو تلوث بالإلكتروليتات. أكده باختبار بصري للفصل بالطرد المركزي.
- تحول اللون أثناء التخزين: عادةً تلبد أو إعادة تكتل جزئية. أكده بمراقبة العكورة على مدى 48 إلى 72 ساعة.
- فقدان اللمعان: غالباً جسيمات متبقية كبيرة تتجاوز عتبة الحجم الحرج للصباغ في الطلاء. أكده بتوزيع أحجام الجسيمات مقابل مواصفة اللمعان لديك.
- لزوجة مرتفعة بشكل غير طبيعي: إشارة إلى جرعة زائدة من المشتت تسبب تلبد الاستنفاد، أو نقص في الصباغ يرفع الطلب على المساحة السطحية. أكده بمسح ريولوجي عبر معدلات القص.
ينتمي فحص سريع للأس الهيدروجيني (pH) والقوة الأيونية إلى كل واحد من هذه المسارات، لأن التلوث بالإلكتروليتات من ماء الصنبور أو المذيب المعاد تدويره أو مضاف غير متوافق يمكن أن يطلق تلبداً يحاكي كل الأعراض أعلاه تقريباً.

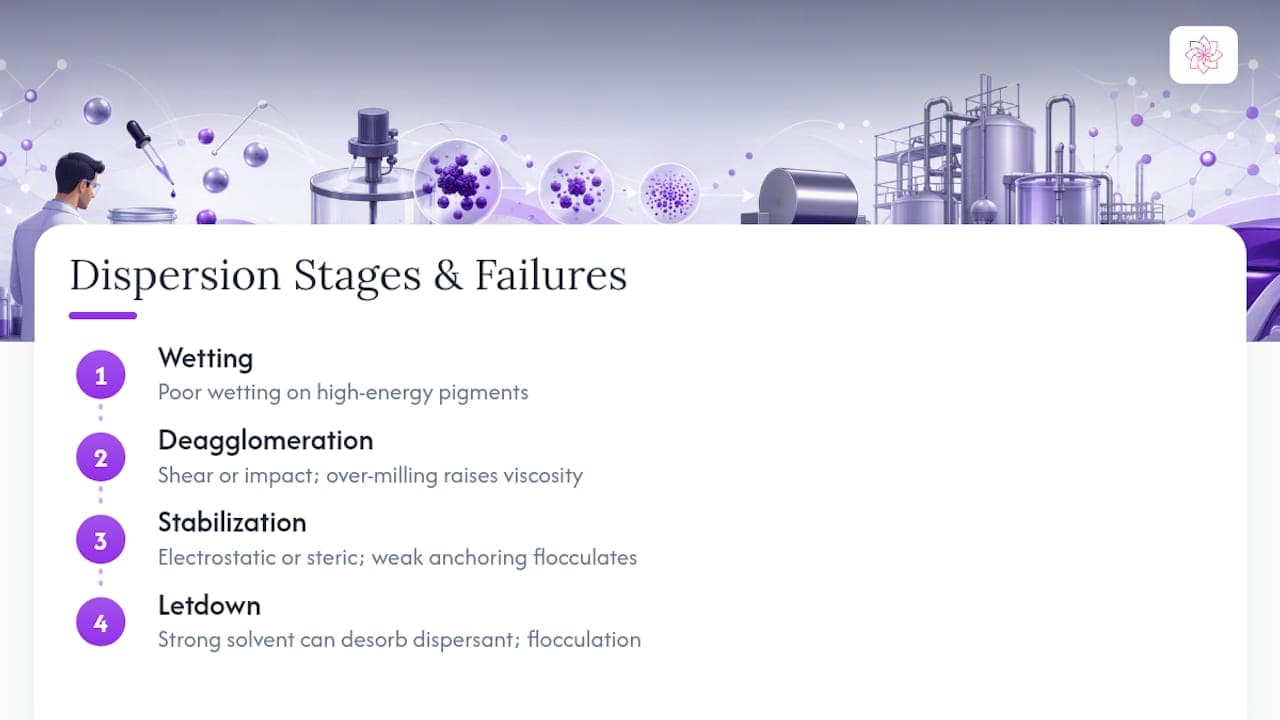

لماذا تفشل عمليات التشتت: انهيار الترطيب والطحن والتثبيت
يتم التشتت على ثلاث مراحل متداخلة: الترطيب وتفتيت التكتلات والتثبيت. يؤدي الفشل في أي مرحلة واحدة إلى العيوب المصنفة أعلاه، وفقاً للإطار التأسيسي في أساسيات التشتت من UL Prospector.
الترطيب يحدث عندما يكون التوتر السطحي للوسط الحامل منخفضاً بما يكفي لإزاحة الهواء من سطح الصباغ والتغلغل في مسام التكتلات. الصباغات عالية الطاقة السطحية، ولا سيما العضوية غير المعالجة وبعض أسود الكربون، تقاوم ذلك. خوافض الترطيب تخفض التوتر البيني لتسريع التغلغل، لكن جرعة زائدة منها تخاطر بتثبيت الرغوة وفقدان الالتصاق بالسطح. يفصل دليلنا الترطيب مقابل التشتت متى يكون خافض الترطيب هو القطعة المفقودة فعلاً ومتى تكون المشكلة الحقيقية في مرحلة لاحقة.
تفتيت التكتلات يفصل التكتلات المرتبطة ارتباطاً فضفاضاً (قابلة للكسر بالقص) عن البنى المنصهرة بإحكام (التي تتطلب عادةً طحناً صدمياً لتقليصها). مطاحن الحبيبات تطبق القص والصدم معاً؛ أجهزة التشتت عالية السرعة تعتمد أساساً على القص. إذا أفرطت في زمن المكوث حصلت على طحن مفرط: ترتد اللزوجة وتظهر، في بعض أنظمة الصباغات، أضرار سطحية تضر بتنمية اللون بدلاً من تحسينها، وهو نمط موثق في دليل استكشاف الأخطاء وإصلاحها من Ranbar.
التثبيت يبقي الجسيمات المفتتة متباعدة بعد توقف الطحن. التثبيت الكهروستاتيكي يعتمد على تنافر الشحنات ويسود في الأنظمة المائية الغنية بالمواد غير العضوية. التثبيت الستيري يستخدم سلاسل البوليمر الممتصة لخلق حاجز فيزيائي، وهو الخيار الافتراضي لأنظمة المذيبات والصباغات العضوية، وفقاً لنظرة مجلة PCI على مضافات الترطيب والتشتت. تفشل أي من الآليتين إذا كانت المجموعة المرسائية للمشتت لا ترتبط بسطح الصباغ بقوة كافية، أو إذا كان ذيله غير متوافق مع راتنج التخفيف.
نصيحة احترافية: الجرعة الزائدة من المشتت ليست هامش أمان. سلاسل البوليمر الحرة غير الممتصة المتبقية في المحلول يمكن أن تطلق تلبد الاستنفاد عبر التعاشق، مما يرفع اللزوجة بطريقة تبدو كنقص في الصباغ لكنها في الحقيقة المشكلة المعاكسة.
التخفيف هو الموضع الذي تفقد فيه قاعدة الطحن المبنية جيداً أكثر من أي مرحلة أخرى. حزمة مذيبات تعد مذيباً أقوى من اللازم لراتنج التشتت يمكن أن تجرد المشتت من سطح الصباغ في منتصف التخفيف، وفقاً لـجمعية الطلاءات الأمريكية، منتجة تلبداً مفاجئاً لا يمكن إصلاحه بأي قدر من إعادة طحن العجينة الأصلية.
كيفية اختبار جودة تشتت الصباغ: تسلسل من المختبر إلى المصنع
أجر هذه الاختبارات بالترتيب. كل اختبار إما يؤكد آلية ما أو يستبعدها قبل أن تقضي وقتاً في الاختبار التالي.
- اختبار الفرك. اسحب العجينة غير مفروكة ومفروكة جنباً إلى جنب. أي فرق في اللون أو اللمعان يؤكد فوراً التلبد أو الترطيب غير الكامل، قبل أن تلمس أي أداة قياس العينة.
- العكورة أثناء التخزين. تتبع العكورة على فترات ثابتة لمدة 48 إلى 72 ساعة. خط أساس مستقر يشير إلى الثبات؛ ارتفاع يليه انخفاض يدل على تلبد يتبعه ترسيب.
- توزيع أحجام الجسيمات عبر DLS. قمة ضيقة أحادية النمط تؤكد تفتيتاً جيداً للتكتلات. التوزيع ثنائي النمط يعني أن تكتلات متبقية نجت من الطحن.
- مسح الريولوجيا. قس اللزوجة عبر نطاق من معدلات القص وافحص وجود استرجاع بين منحنى الصعود ومنحنى الهبوط. الاسترجاع المفرط يشير غالباً إلى تلبد ضعيف أو قابل للانعكاس.
- اختبار الطرد المركزي أو الترسيب. أدر عينة لتسريع الترسيب وافحص إن كانت النتيجة كعكة صلبة لا تحرك أم رسوب لين قابل لإعادة التشتت.
أجر اختبار سلم الجرعات بالتوازي: ثبت الطحن والتركيبة الأساسية، نوّع مستوى المشتت على خطوات، وارسم اللزوجة وقوة اللون والعكورة مقابل الجرعة. وجدت الدراسة حول تركيز المشتت البوليمري أن الحد الأدنى للزوجة وأفضل ثبات يتجمعان حول تركيز وسيط، لا عند الأطراف. حافظ على تحضير العينات بشكل متطابق عبر السلم كله (نفس تاريخ القص، نفس زمن الراحة قبل الاختبار)، وإلا فلن تكون البيانات قابلة للمقارنة.
إصلاحات الطحن والتخفيف التي تحسن التشتت فعلاً
تصلح التغييرات في العملية نصيباً كبيراً من مشكلات تشتت الصباغ المستمرة دون المساس بالتركيبة إطلاقاً. ابدأ بجودة ما قبل التشتت: يجب أن يزيل الخلط المسبق بجهاز تشتت عالي السرعة كل عيون السمك المرئية قبل أن تصل الدفعة أبداً إلى مطحنة الحبيبات.
- الخلط المسبق القوي يحسن كفاءة مطحنة الحبيبات بأكثر من 30%، وفقاً لبيانات العمليات من Ranbar، مما يقلل استهلاك الطاقة وخطر الطحن المفرط معاً.
- يجب أن يتناسب حجم حبيبات الطحن مع هدف النعومة لديك: الحبيبات الأصغر (أقل من 1mm) تناسب الصباغات العضوية الدقيقة وأهداف اللمعان العالي، بينما تتعامل الحبيبات الأكبر مع غير العضويات الأخشن أسرع وبخطر أقل للأضرار السطحية.
- تكفي مرور إلى مرورين في مطحنة الحبيبات معظم الأنظمة المعمارية والصناعية؛ المرور الإضافية نادراً ما تضيف نعومة وغالباً ما ترفع الحرارة واللزوجة فقط.
- طابق قطبية مذيب التخفيف والراتنج مع كيمياء ذيل المشتت قبل التوسع، وأكد ذلك بفحص معاملات الذوبانية على نطاق صغير.
- أضف مواد التخفيف ببطء وطابق درجة الحرارة واللزوجة بين العجينة ووسط التخفيف، لأن الإضافة السريعة إلى وسط غير متوافق سبب متكرر ومستهان به للتلبد على نطاق الإنتاج.
- استخدم عوامل مانعة للترسيب أو معدلات للريولوجيا عندما يكون الثبات أثناء التخزين، لا التشتت الأولي، هو نقطة الفشل المستمرة.
تتعامل أنظمة البودرة والأنظمة السائلة مع هذه الاختلالات بشكل مختلف، ومراجعة كيفية مقارنة طلاءات البودرة بالتشطيبات السائلة سياق مفيد عند تقييم تركيبة على المنصتين معاً.
اختيار المشتت المناسب وتحديد جرعته
يتبع اختيار الكيمياء نفس منطق القطبية الخاص بآلية التثبيت. المشتتات الكهروستاتيكية تناسب الأنظمة المائية التي تشتت الصباغات غير العضوية والحشوات؛ المشتتات الستيرية تناسب أنظمة المذيبات ومعظم الصباغات العضوية، وهو تمييز تعتبره مجلة PCI نقطة القرار الأولى لأي تركيبة جديدة.
- طابق المجموعة المرسائية مع كيمياء سطح الصباغ. المجموعات المرسائية الحمضية ترتبط جيداً بأسطح الصباغ القاعدية (كثير من غير العضويات)؛ المجموعات المرسائية الأمينية أو الأروماتية تناسب الأسطح الحمضية أو الأروماتية للصباغات العضوية.
- أجر سلم الجرعات على أساس وزن الصباغ، لا حجم الدفعة. نقاط الاختبار قرب نسبة 50% من المشتت إلى الصباغ غالباً ما تمثل الأمثل للأداء؛ التدهور في اللزوجة وقوة اللون يظهر عادةً فوق مستوى وسيط أعلى من المشتت، بناءً على اختبارات النسب المنشورة في أبحاث ثبات المشتتات.
- تتبع توافق HLB وتآزر الخوافض. خافض ترطيب بقيمة HLB غير متوافقة مع المشتت يمكن أن يتنافس على سطح الصباغ بدلاً من دعم الامتزاز.
- أكد نقطة الحد الأدنى للزوجة والأقصى لقوة اللون، ثم أضف هامش أمان بنسبة 5 إلى 10% بدلاً من التقريب لأعلى بشكل اعتباطي.
- قبل التوسع إلى دفعات المصنع، أعد اختبار الفرك والعكورة على الجرعة المختارة باستخدام معدات خلط ممثلة لبيئة المصنع.
نصيحة احترافية: إذا ارتفعت اللزوجة مجدداً فوق نقطة الحد الأدنى في سلمك، لا تفترض نقص الطحن. افحص أولاً تلبد الاستنفاد الناتج عن فائض المشتت الحر، لأن إعادة طحن دفعة زائدة الجرعة تجعل اللزوجة أسوأ عادةً لا أفضل.
يوضح دليلنا لاختيار المشتتات وتحديد الجرعات وطريقة حساب الجرعة بناءً على المساحة السطحية هذا السلم بمزيد من التفصيل لفئات صباغات محددة.

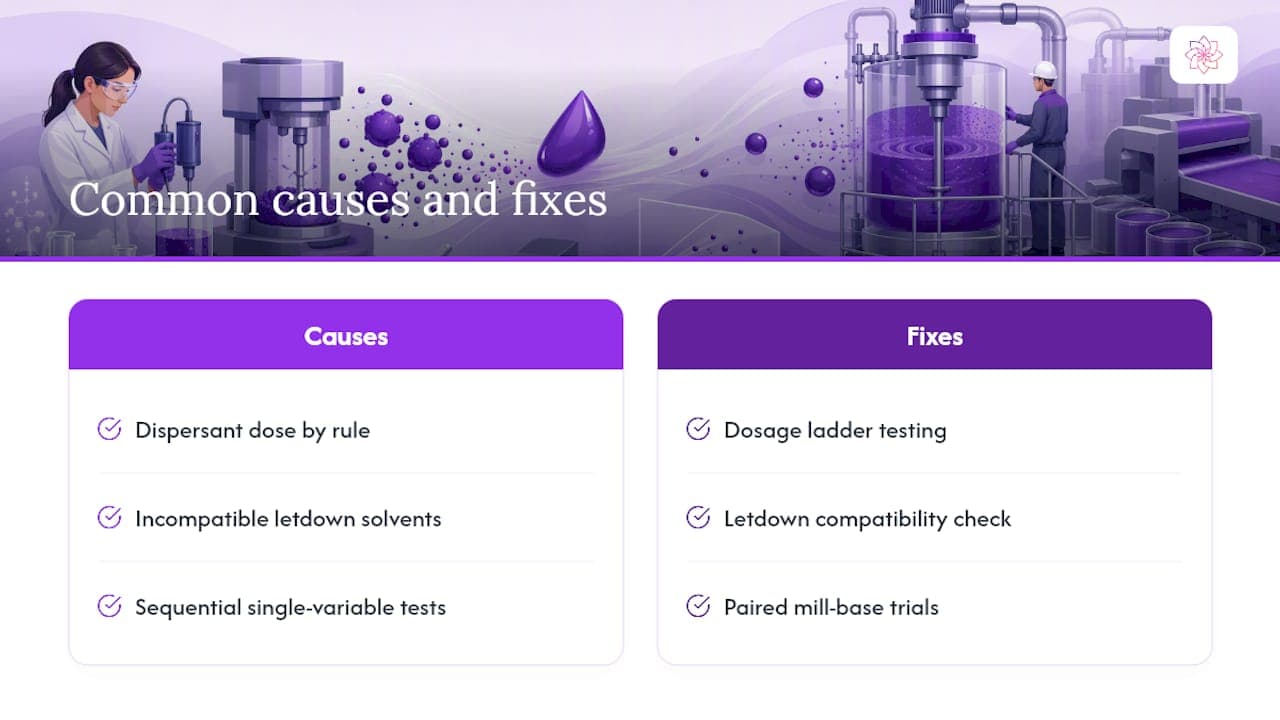

أكثر ما يلاحظه فريق Astra R&D في تركيبات العملاء
عبر مشاريع استكشاف الأخطاء وإصلاحها مع العملاء، يتكرر السببان الجذريان نفساه أكثر بكثير من إخفاقات الكيمياء غير المألوفة: جرعة مشتت تحدد بالتقدير التقريبي بدلاً من اختبار السلم، وحزم مذيبات تخفيف تختار على أساس التكلفة أو التوفر دون فحص توافق مع كيمياء ذيل المشتت. كلاهما رخيص الاختبار ومكلف التجاهل.
الاختبار التعاوني للعينات، بإجراء سلم جرعات إلى جانب فحص توافق التخفيف على راتنج العميل وحزمة المذيبات الفعلية، يقلل باستمرار الوقت اللازم للوصول إلى تركيبة مستقرة مقارنةً باستكشاف الأخطاء المتسلسل أحادي المتغير. وسيزيد هذا النوع من الاختبار المزدوج دقة هذه الاستنتاجات، وهذا النوع من الاختبار المقترن هو بالضبط ما صممت تجربة قاعدة الطحن لكشفه قبل أن تتعرض دفعة المصنع للخطر.
— Astra R&D Team
مشتتات Astra DISP® لمشكلات التشتت المستعصية
المشتتات الموثوقة هي البديل عن التخمين عبر سلم الجرعات بمضافات عامة. مشتتات Astra DISP® مبنية حول كيمياء مرسائية مطابقة لفئات صباغات محددة، مما يمنح مصممي التركيبات خيارات تثبيت كهروستاتيكية وستيرية مهندسة لمقاومة التجريد عند التخفيف، وهي واحدة من أكثر نقاط الفشل شيوعاً المذكورة أعلاه.
حيث تقدم عوامل الترطيب خطر الرغوة أثناء الخلط المسبق عالي السرعة، تعالج خطوط مزيلات الرغوة السيليكونية وغير السيليكونية من Astra-chemical هذا الأثر الجانبي دون إبطال فائدة الترطيب. يغطي محفظة المضافات الكاملة المشتتات ومزيلات الرغوة ومعدلات الريولوجيا كنظام منسق بدلاً من إصلاحات معزولة.
إذا كانت تركيبتك الحالية عالقة عند هضبة جرعة أو تفشل عند التخفيف، فاطلب استشارة فنية أو تجربة قاعدة طحن عبر صفحة منتج Astra DISP®. أحضر بيانات سلم الجرعات الحالية لديك، أو ابدأ واحداً من الصفر مع الفريق الفني لشركة Astra-chemical.
المصادر
- تشتت الصباغ I: الأساسيات — جمعية الطلاءات الأمريكية
- دراسة علمية حول تركيز المشتت البوليمري وثبات التشتت
- تحديث: أساسيات تشتت وتثبيت الصباغات والحشوات
- تشتت الصباغ في الطلاءات: اختيار المشتت والطحن واستكشاف الأخطاء وإصلاحها — Ranbar Pigment
- مضافات الترطيب والتشتت — مجلة PCI
الأسئلة الشائعة
ما الذي يسبب معظم مشكلات تشتت الصباغ؟
ضعف الترطيب، وجرعة غير صحيحة من المشتت، ومذيب تخفيف يجرد المشتت من سطح الصباغ، والطحن غير الكافي، تمثل الغالبية العظمى من إخفاقات التشتت المرصودة في الطلاءات والأحبار.
لماذا يتلبد تركيبي بعد التخفيف فقط؟
من المرجح أن مذيب التخفيف مذيب أقوى من اللازم لراتنج التشتت، مما يجرد المشتت من سطح الصباغ ويطلق تلبداً لا تصلح تغييرات الطحن وحدها إصلاحه.
كم عدد مرات المرور في مطحنة الحبيبات التي تحتاجها التركيبة النموذجية؟
معظم الأنظمة المعمارية والصناعية تصل إلى النعومة المستهدفة في مرور إلى مرورين في مطحنة الحبيبات بعد خلط مسبق عالي السرعة سليم؛ المرور الإضافية ترفع اللزوجة عادةً دون تحسين قوة اللون.
هل تؤثر درجة الحرارة على ثبات تشتت الصباغ؟
نعم. عدم تطابق درجات الحرارة بين العجينة ووسط التخفيف يغير نسب اللزوجة أثناء الخلط، مما يمكن أن يزعزع ثبات تشتت جيد البناء أثناء التوسع النطاقي.
